Конвейерные цепи для промышленных систем транспортировки и погрузочно-разгрузочных работ
Конвейерные цепи перемещают материалы, компоненты и сыпучие продукты через приводные конвейерные системы, зацепляя звездочки и поддерживая непрерывное или индексированное движение. Они используются в производстве, погрузочно-разгрузочных работах, сельском хозяйстве, лесозаготовках, сталелитейных заводах, переработке сахара и других областях, требующих контролируемой транспортировки при высоких нагрузках.
Стандартные конвейерные цепи
Стандартные конвейерные цепи

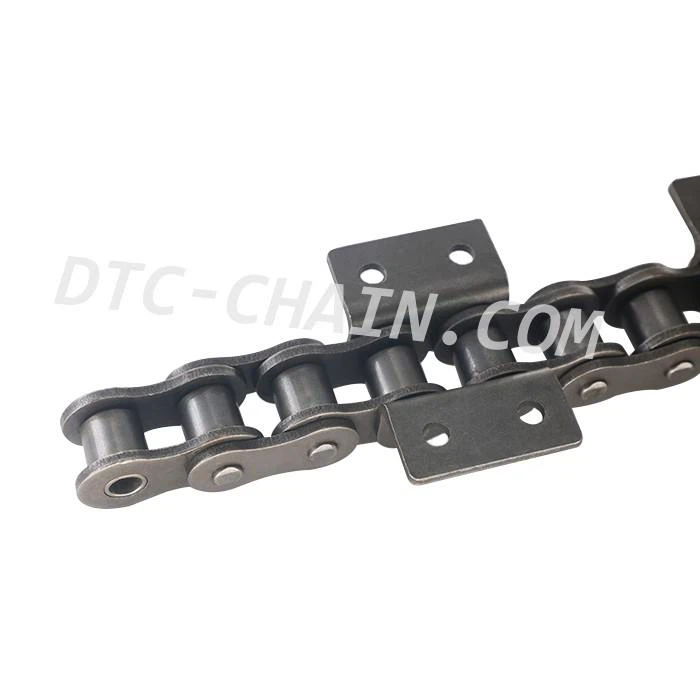

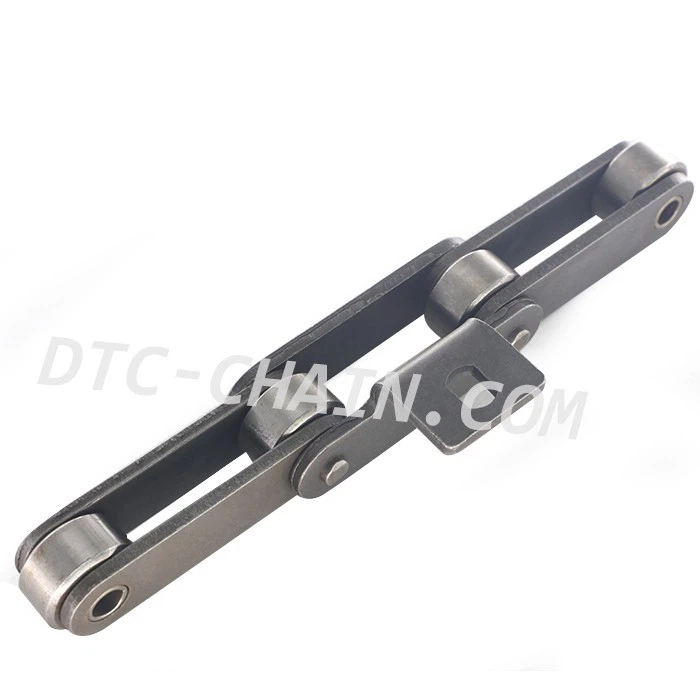

Двухшаговые конвейерные цепи
Конвейерная цепь серии M
Цепь конвейера с боковыми роликами
Конвейерные цепи с верхними роликами
Цепи крепления и специальной конфигурации

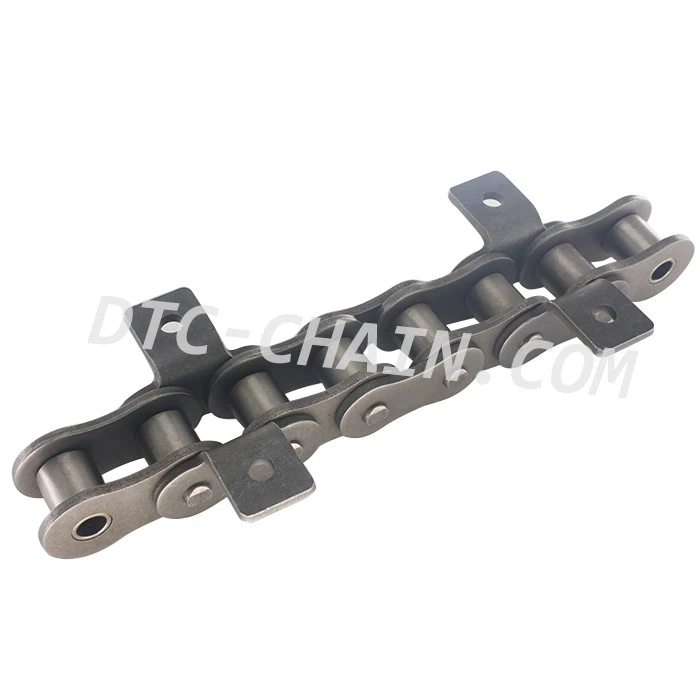

Конвейерные цепи с креплением
Конвейерные цепи с креплениями

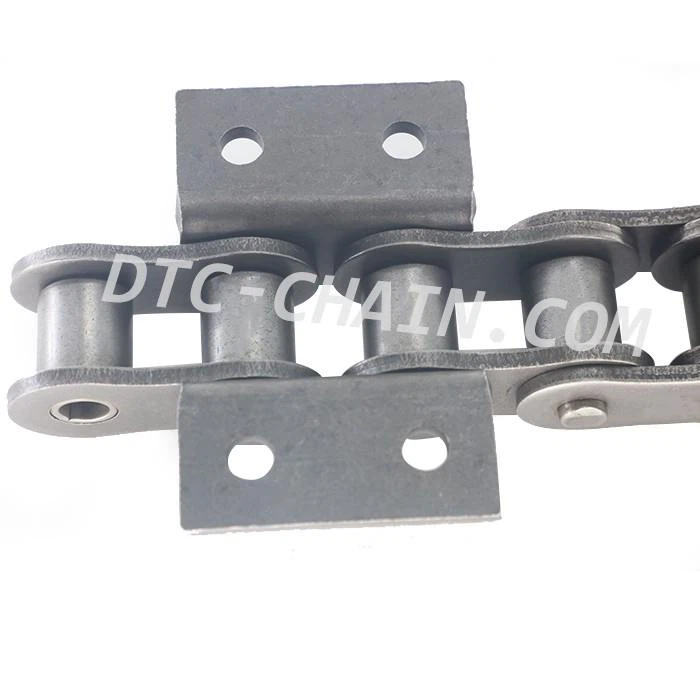

Роликовые цепи с креплением K2
Конвейерная цепь с коротким шагом и креплениями
Цепь с двойным шагом K2
Конвейерные цепи с полыми штифтами

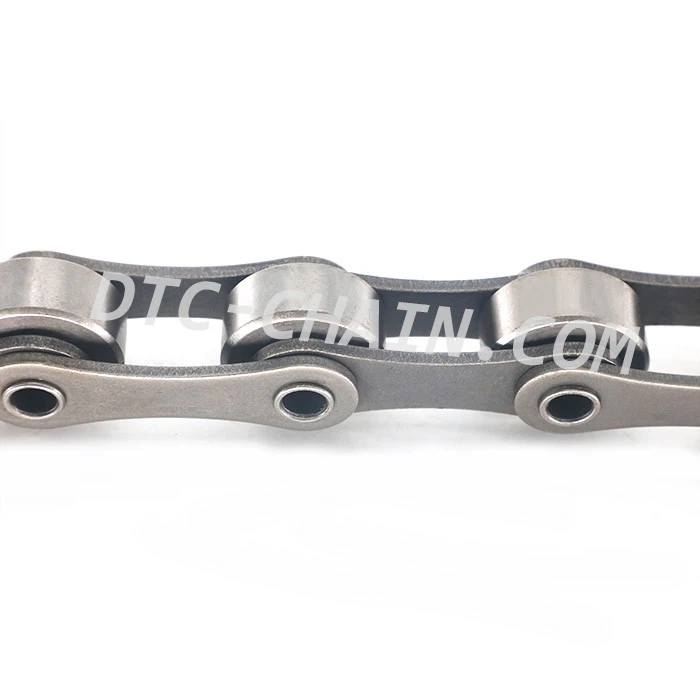

Конвейерная цепь с полым штифтом
Специальные конвейерные цепи
Отраслевые-конвейерные цепи
Цепь конвейера для пиломатериалов
Конвейерные цепи сталелитейного завода
Конвейерные цепи сахарного завода
Цепи для сахарной машины
Конвейерная цепь завода по производству пальмового масла
Сопутствующие конвейерные и трансмиссионные цепи
Конвейерная цепь передачи мощности
Роликовая цепь силовой передачи
Высокоточная передаточная роликовая цепь
Привод прецизионных цепей Конвейерные цепи
Роликовая цепь CA550 Сельскохозяйственная цепь
Роликовые цепи для сельскохозяйственных конвейеров
Цепи сельскохозяйственной техники
Сельскохозяйственная роликовая цепь для зерноуборочного комбайна
|
Параметр |
Опции/Технический стандарт |
|
Шаг (P) |
12,7–152,4 мм (ANSI/ISO/BS/DIN) |
|
Марка материала |
Углеродистая сталь (C45/40Cr), легированная сталь (20CrMnTi), нержавеющая сталь (304/316) |
|
Термическая обработка |
Цементирующая закалка (HRC 55–60), цементация, индукционная закалка |
|
Обработка поверхности |
Цинкование, никелирование, дакромет, черный оксид |
|
Стиль крепления |
K1, K2, M1, удлиненные штифты, верхние/боковые ролики |
|
Предельная прочность на растяжение |
До 150+ кН (в зависимости от серии) |
Рассчитать нагрузку и мощность
Оцените общий вес материала, скорость, наклон, частоту запуска-остановки и ударную нагрузку, чтобы определить требуемую прочность на разрыв и рабочую нагрузку, а не только размер шага.
Выберите конфигурацию цепочки
Стандартный шаг: высокие динамические нагрузки и компактная конструкция привода.
Двойной шаг: транспортировка на большие-расстояния для снижения стоимости системы и износа соединений.
Полый штифт: простая установка поперечных стержней и нестандартных креплений.
Боковой/верхний ролик: позиционирование продукта и снижение трения скольжения.
Крепления: фиксированные точки крепления толкателей, держателей или пластин.
Соответствующие приспособления и допуски
Подтвердите тип крепления (K1, K2, M1, удлиненные штифты), шаг отверстий, расстояние (например, каждое второе звено) и монтажные размеры по техническим чертежам.
Выберите материал и обработку
Углеродистая сталь: промышленная транспортировка-общего назначения.
Легированная сталь: среда с тяжелыми-ударами, высокими-нагрузками и высоким-износом.
Нержавеющая сталь (304/316): подходит для применения в условиях высокой влажности, химической или пищевой-легкости.
Обработка: цементация, индукционная закалка или покрытие Dacromet для увеличения срока службы.
Проверка критических размеров
Перед заказом всегда проверяйте все 5 основных размеров:
Шаг (P) и диаметр ролика (d1)
Внутренняя ширина (b1) и диаметр пальца (d2)
Толщина пластины (T) и общая ширина
Выровняйте и сопоставьте звездочки
Обеспечьте точное соответствие профиля зубьев, параллельность валов и правильное натяжение цепи, чтобы предотвратить преждевременное удлинение, вибрацию и неравномерный износ звездочек.
|
Компонент |
Функция |
|
Цепные пластины |
Подсоедините цепь в сборе и перенесите основную рабочую нагрузку. |
|
Штифты и втулки |
Соедините соседние звенья и обеспечьте контролируемое сочленение во время движения цепи. |
|
Ролики |
Обеспечьте плавное движение цепи и уменьшите трение при зацеплении звездочки. |
|
Вложения |
Обеспечьте точки крепления приспособлений, толкателей, держателей, поперечин и опор продукции. |
|
Звездочки |
Включите цепь и передайте вращательное движение для привода конвейерной системы. |
Проверка сырья:Перед производством поступающие стальные материалы проверяются на соответствие указанным требованиям к материалам.
Проверка размеров:Критические размеры, включая шаг, диаметр ролика, внутреннюю ширину, размеры пластины и геометрию крепления, проверяются во время производства.
Контроль термообработки:Оборудование для термообработки сетчатых-лент используется для контроля твердости и механических свойств в соответствии с требованиями продукта.
Испытание твердости:Штифты, втулки, пластины и другие важные компоненты можно проверить на соответствие заданным требованиям к твердости.
Проверка сборки:Цепь в сборе проверяется на шарнирность, посадку компонентов и общую размерную согласованность.
Окончательная проверка качества:Готовые цепи перед отправкой проверяются на соответствие спецификациям заказа.
Пользовательские размеры:
Не-нестандартный шаг, размеры пластины, диаметр ролика, внутренняя ширина и общие размеры цепи.
Инженерное обеспечение:
Удлиненные штифты, крепежные пластины, конфигурация K2, специальные монтажные отверстия и индивидуальное расстояние между креплениями.
Материал и обработка:
Углеродистая сталь, легированная сталь, нержавеющая сталь, а также специальная-термическая или поверхностная обработка.
Производство замены:
Существующие образцы цепей или информацию о размерах можно использовать для-производства цепей на замену.
Поддержка OEM:
Контрактное производство,-производство этикеток для покупателей, индивидуальная упаковка и-инженерная поддержка для конкретных приложений.
Мониторинг удлинения цепи
Износ пальцев и втулок постепенно увеличивает длину цепи. Периодически измеряйте удлинение цепи в соответствии с рекомендованными производителем цепи пределами.
Осмотрите пальцы и втулки
Проверьте, нет ли чрезмерного износа, задиров, коррозии или неправильного сочленения звеньев.
Проверьте ролики
Осмотрите ролики на наличие задиров, трещин, деформации или ограничения вращения.
Осмотрите звездочки
Изношенные зубья звездочки могут ускорить износ цепи. Поэтому состояние цепи и звездочки следует оценивать вместе.
Поддержание смазки
Выбирайте смазку в соответствии с нагрузкой, скоростью, температурой и условиями окружающей среды. Избегайте чрезмерной смазки, поскольку она может удерживать абразивные загрязнения.
Проверьте выравнивание и натяжение
Неправильное выравнивание или натяжение могут привести к неравномерной нагрузке и ускоренному износу. Периодический осмотр помогает поддерживать стабильное зацепление цепи.
30+ Многолетний опыт Основана в 1990 году и специализируется на производстве прецизионных роликовых, конвейерных, сельскохозяйственных и нестандартных цепей.
Годовая мощность более 8 млн. Завод площадью 50 000–100 000 м² с 10+ производственными линиями, поддерживающими крупномасштабные- OEM-заказы и заказы на замену.
Индивидуальные и OEM-решения. Полный-сервис OEM, ODM и изготовление этикеток для покупателей-с учетом ваших чертежей, образцов или требований к применению.
Глобальный охват и проверенное качество. Экспорт в 70+ страны, сертифицированные по стандарту ISO 9001/14001. Нам доверяют мировые лидеры, включая John Deere, CLAAS, Kubota и Honda.
Являясь одним из самых профессиональных производителей и поставщиков конвейерных цепей в Китае, мы располагаем-лучшим в мире производственным оборудованием и мощными производственными возможностями. Пожалуйста, не стесняйтесь покупать высококачественные конвейерные цепи китайского производства оптом с нашего завода. Также доступно индивидуальное обслуживание.
